產品簡介：

高壓細水霧滅火係統利用純水作為滅火介質，采用特殊的噴頭在特定的壓力工作下（通常為10MPa）將水流分解成細小水滴進行滅火的一種固定式滅火係統，具有高效、經濟、適用範圍廣等特點，已成為替代哈龍滅火係統的重要技術，具有廣泛的應用前景。

定義：

細水霧滅火係統：由一個或多個細水霧噴頭、供水管網、加壓供水設備及相關控製裝置等組成，能在火災發生時向保護對象或空間噴放細水霧並撲滅、抑製、或控製火災的自動滅火係統。細水霧：在噴頭最小工作壓力下噴放，距離噴頭軸線向下 1m 的平麵進行測量，霧滴粒徑Dv0.99小於 400μm，且 Dv0.50小於 200μm 的水霧。

係統組成

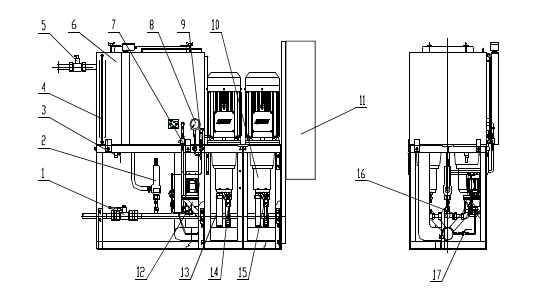

泵組式細水霧滅火係統一般由高壓主泵、備用泵、穩壓泵、電磁閥、過濾器、泵控製櫃、水箱組件、供水管網、區域閥箱組件、高壓細水霧噴頭（包括開式、閉式）及火災報警控製係統及補水泵等部件組成。圖1是高壓細水霧泵組組成圖

圖1

1.主控製閥 .2 安全泄壓閥 .3 排汙閥 .4 液位計及液動開關 .5 進水電磁閥 .6 水箱 .7 測試閥 8. 9 壓力表 .壓力傳感器10.高壓泵 . 11 泵控製櫃 . 12 穩壓泵 . 13 泵進水管 . 14 泵出水管 . 15 高壓泵單向閥 . 16 穩壓泵單向閥 . 1 7 穩奪泵檢修閥

工作原理

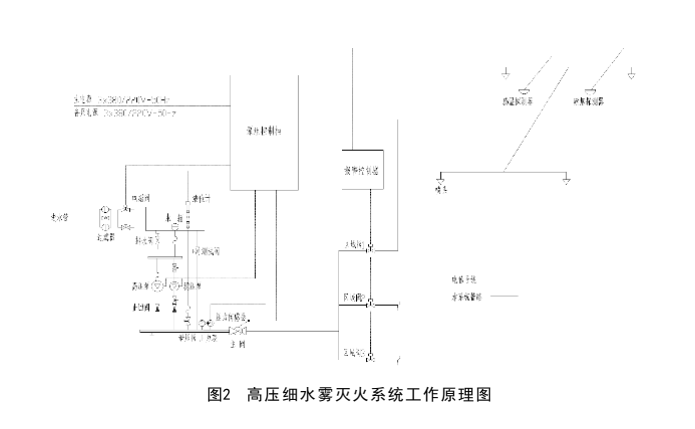

圖2是細水霧滅火係統的工作原理圖：在準工作狀況下，細水霧係統從泵組出口至區域閥前的管網內（閉式是從泵組出口至噴頭的管網）維持一定壓力，當壓力低於穩壓泵的設定啟動壓力10bar時，穩壓泵啟動，使係統管網維持穩定壓力（10-12）bar，穩壓泵運行超過1 0秒鍾後壓力仍達不到12 bar時，主泵啟動，穩壓泵停止。

2 .1 水箱進水口處接有補水電磁閥，水源經過過濾器和補水電磁閥後進入水箱；水箱配有液位控製器，實現對水箱水位的自動控製。補水電磁閥在水箱低水位時打開，高水位時關閉。可以通過泵組控製盤，實現高壓細水霧滅火係統的啟動、停止及係統運行狀況監視。

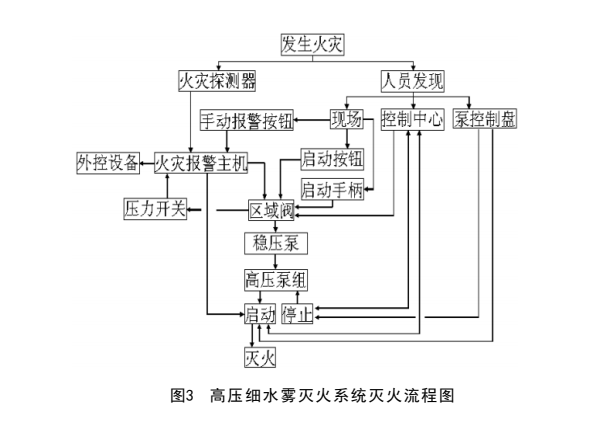

2 .2 當火災自動報警係統探測到並確認火災後，延時（0~30秒）後聯動開啟相應區域的電動閥，管網內壓力迅速下降，高壓泵組啟動。為了保證係統可靠運行，符合設計規範，區域電動閥啟動還可以通過手動、電動或遠程直線啟動實現；高壓泵組還可以手動、聯動或遠程直線啟動。圖3是高壓細水霧滅火係統運行流程圖。

高壓細水霧係統主要設備參數

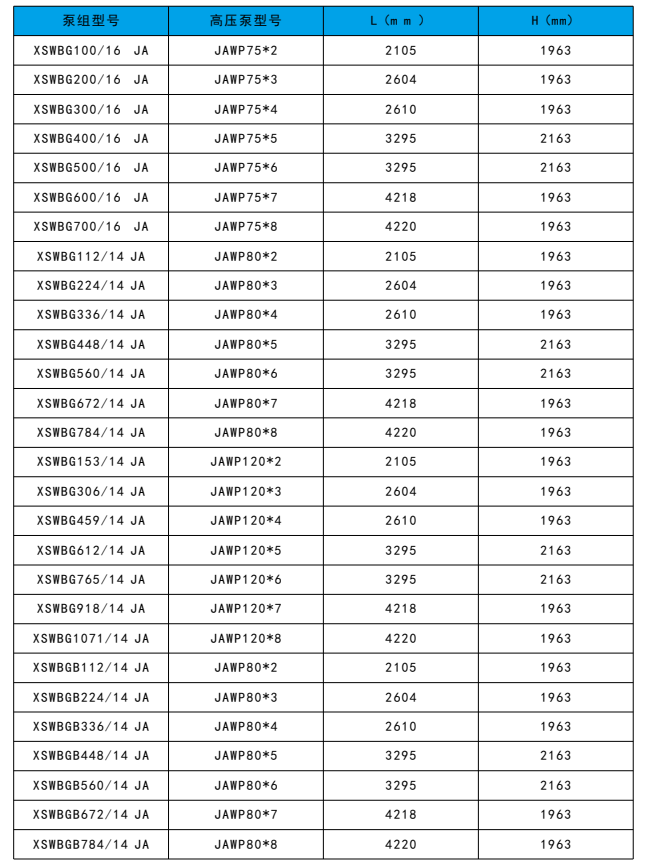

1.高壓細水霧泵組高壓泵組由高壓泵、穩壓泵、泵控製櫃、水箱(含液位顯示及控製器)、水箱進水過濾器及電磁閥、安全泄壓閥、壓力傳感器、機架及連接管道、閥件等組成。由液位控製器實現對水箱自動補水；安全泄壓閥用於調節泵組的出口壓力；泵組部件材質為不鏽鋼高壓泵組結構緊湊，體積小，整個泵組占地麵積約1.5~3 m2，輸出流量及壓力波動極小，其流量的穩定性及功率體積比居同類產品的領先水平。

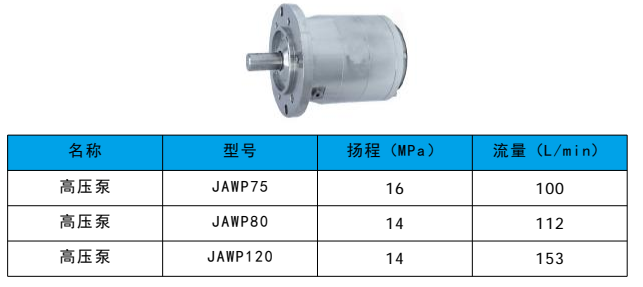

高壓泵參數

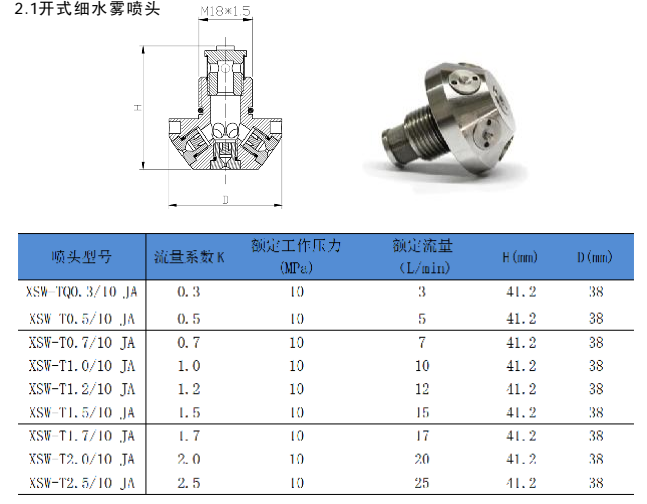

2.細水霧噴頭參數

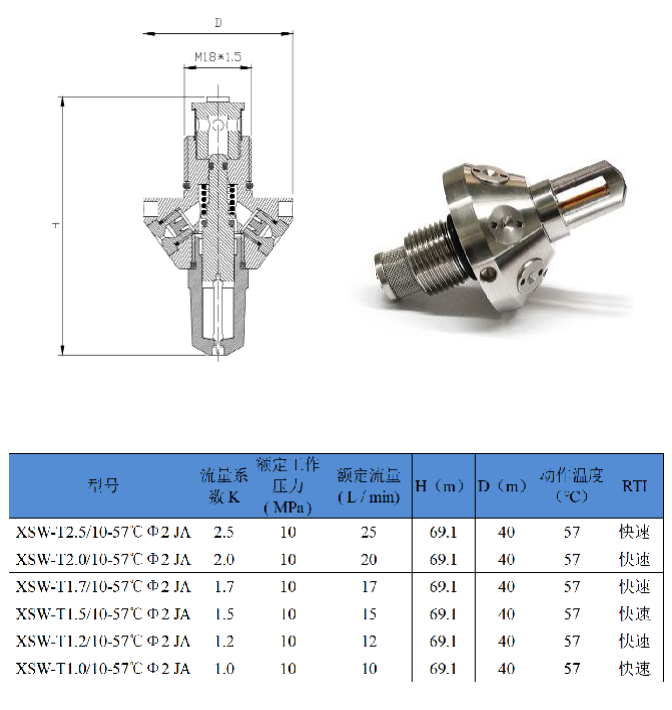

2 .2 閉式細水霧噴頭

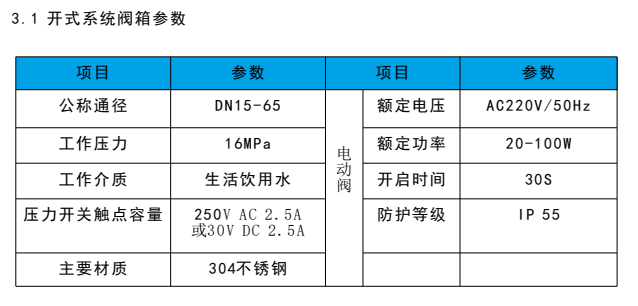

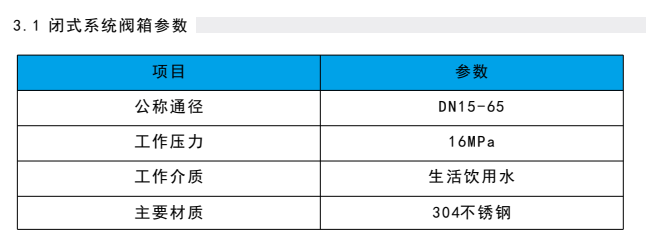

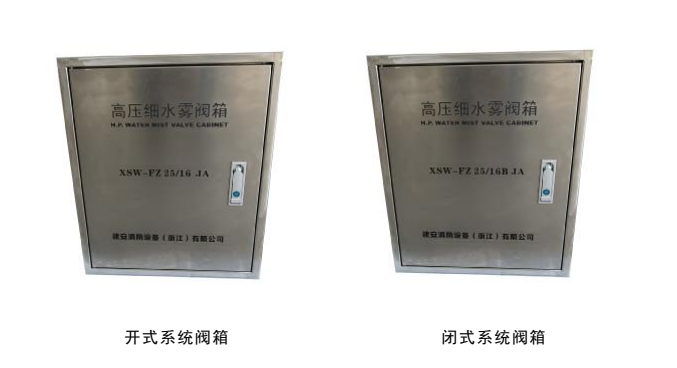

3 .區域控製閥組

區域控製閥組由係統控製（電動）閥、供水球閥、壓力開關、壓力表及連接管道等組成。區域控製閥組材質為不鏽鋼，其最 大工作壓力為16.0MPa，輸入電壓為AC 220V。閥有手動啟動功能，能進行電動及機械應急啟動。區域控製閥組設有試驗裝置，用於對係統進行調試及檢測。區域控製閥組結構緊湊，啟動靈活、可靠。

高壓細水霧係統操作

細水霧係統具有自動啟動，手動電動啟動（遠程或就地）、機械應急啟動三種啟動方式。

3.1係統的自動啟動：

當保護區內發生火災時，火災探測器探測到火災，發出信號至火災報警控製器。火災報警控製器根據火災探測器的地址確認發生火災的區域，然後發出聯動啟動滅火係統的控製信號，打開相應的區域閥。區域閥打開後管道壓力下降，穩壓泵自動啟動運行超過1 0秒鍾後因為壓力仍達不到12bar，高壓主泵自動啟動，係統管道內水迅速達到工作壓力，並通過高壓細水霧噴頭噴射而出，產生細水霧撲滅火災。

3.2係統還有手動電氣啟動：

遠程啟動：當人發現火災發生時，在火災探測器尚未動作的情況下，可以通過遠程消防控製中心啟動相應區域的電動閥（或電磁閥）按鈕，達到啟動區域閥的目的，水泵能自動啟動進行供水滅火。就地啟動：在人發現火災時，也可就地打開區域閥箱，按下區域閥控製按鈕打開區域閥進行滅火。

3.3係統的機械應急啟動：

在火災報警係統失靈的情況下可手動操作區域閥上的手柄打開區域閥進行滅火。注：閉式細水霧係統的緊急啟動可通過敲碎閉式噴頭的玻璃柱來實現。

3.4 係統恢複

滅火後，通過按下泵控製箱麵板上的急停按鈕來停止主泵，再關閉區域閥箱內的區域閥。停泵後排空主管道內的壓力水，如果是閉式係統還要更換同型號規格閉式噴頭。關閉泵組處的主閥，把泵組控製櫃內的主泵啟動觸點斷開，按下泵控製櫃麵板上的複位按鈕，使係統處於準備狀態，水箱自動開始補水，補水完成後用穩壓泵對主管進行充水，直到達到正常的係統準備工作壓力( 1.0-1.2)MPa，在對主管網補水的同時要， 注意在主管道的末端進行排氣。 補水完成後 按係統的調試程序對係統進行調試及檢查。
