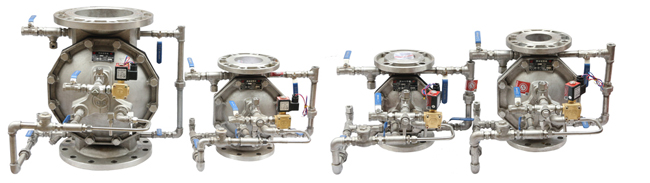

雨淋報警閥（不鏽鋼）

 執行標準：GB5135.5-2003

ZSFM雨淋報警閥

型號規格：DN65、DN80、DN100、DN150、DN200、DN250、DN300

額定工作壓力：1.6MPa

一、產品特點和使用範圍：

    本雨淋報警閥（以下簡稱雨淋閥）是一種直接密封式隔膜閥，閥內無軸、無金屬閥瓣等構件，所以不存在鏽蝕問題。具有經久耐用、性能可靠、安裝靈活、維修方便等特點。廣泛用於各類開式係統（係統側管路上為開式噴頭）如雨淋係統、水幕係統、水霧係統。本閥門按GB5135.5-2003標準生產製造,Ex係列采用防爆電磁閥，適用於有防爆要求的各類場所，P係列為不鏽鋼材質，耐腐蝕性強。

    雨淋閥和各種開式噴頭組成雨淋係統又稱開式滅火係統。雨淋閥一旦開啟後，其閥後連接的所有開式灑水噴頭同時噴水，因此雨淋係統適用於火災蔓延速度快，閉式噴頭開放後噴水不能有效覆蓋起火範圍的高度危險場所，以及因空間超高，閉式噴頭不能及時動作的場所。如舞台、火工品廠等嚴重危險級的場所（溶劑、油漆、瀝青等)。

   因雨淋係統是單一作用麵積的設施，因此必須按規範設計，一套雨淋閥保護範圍不得超過260m2。

二、產品組成及工作原理：

    雨淋係統由雨淋閥、水力警鈴、壓力開關、火災感應器（電子探測器、閉式噴頭）、滅火灑水噴頭（開式、水霧、水幕）等組成。它適用於火災蔓延速度快的高危險場所,如舞台、火工品廠、嚴重危險II級場所包括易燃液體、噴塗操作區域、固定易燃可燃的氣溶膠製品、溶濟油漆製品廠等。當係統處於伺應狀態時，由雨淋閥將消防水封閉於管網供水側，而係統側管網中沒有水。雨淋閥開啟方式可用電控製、傳動管控製（濕式或幹式）、人工手動控製三種方式，用戶可因地製宜選用。

    由雨淋閥隔膜腔內水壓的高低控製著雨淋閥的啟閉，當隔膜腔內的水壓等於供水壓力時隔膜關閉水不能進入係統。當通過打開電磁閥或由工作人員打開緊急手動快開閥或因閉式噴頭動作開啟，使隔膜腔內的水壓下降到一定值時，隔膜腔被供水壓力頂開，水流進入係統側管網滅火。

    電控製：首先位於保護區內的電子探測器將測得的火災信號傳送至消控中心，由消控中心將信號過濾處理，再向雨淋閥上的電磁閥發出啟動信號，電磁閥打開，隔膜腔泄壓，雨淋閥動作，水從供水側進入係統管網，通過開式噴頭噴向整個保護區，執行滅火功能。

    傳動管控製：隔膜腔內的水壓也可由濕式管網或幹式管網控製，即組成為濕式（水）或幹式（氣）係統，當閉式噴頭動作通過傳動管使隔膜腔的水壓下降，閥打開。

    人工手動控製：一般是調試試驗或緊急時使用。

    本閥設有防複位裝置，在正確的操作下，當隔膜腔內的水壓一經泄壓後，無論電磁閥或手動快開閥是否重新被關閉，隔膜壓力腔均不能重新升壓，閥仍保持開啟狀態，可保證滅火過程中不至於因為突然斷電電磁閥關閉而使雨淋閥重新關閉，滅完火後，須由工作人員將複位球閥打開才能使壓力腔重新升壓將閥關閉。

三、主要技術參數：

1、額定工作壓力：1.6MPa

2、密封試驗壓力：3.2MPa（閥瓣打開和關閉兩種狀態）100%檢測.

3、電磁閥：啟動電源-DC24V,12W；Ex係列防爆等級-ExmbI/II T4。

4、雨淋閥應安裝在高於4℃，低於70℃的環境中，濕式引導管線使用環境溫度應高於4℃，且不高於

5.技術表格

6、濕式引導管線安裝示意圖:

安裝完畢的濕式引導管線,先打開2號閥,讓濕式管線充滿水,然後關閉2號閥,打開與雨淋閥連接的1號閥(雨淋閥已在伺應狀態下),就完成了濕式引導管線的安裝.其安裝高度請見上表

7、幹式引導管線安裝示意圖:

四、安裝須知：

a、雨淋閥組安裝、調試、操作必需要有相應資質或有經驗的技術人員進行。廠家已將閥體安裝固定的管路，已全部經過2.4MPa密封試驗,嚴禁用戶自行再折卸裝配.

b、係統應安裝於有采暖且照明良好的室內,並在周圍留出約0.5m的空間以便於安裝和維修。

c、雨淋閥的供水側和係統側必須安裝控製閥門,以便進行調試和維修,安裝前管道必須按施工規範經過衝洗方可安裝。

d、可以垂直、水平安裝雨淋閥,但注意電磁閥的安裝始終應保持電磁閥的磁芯呈垂直狀態。

e、複位球閥（5）和緊急手動快開閥（6）必需嚴謹操作。以防造成損失。

f、自動噴水滅火係統設計規範(GB50084-2001)中規定,雨淋閥的入口前,必須設置過濾閥,防止因水中有雜質造成雨淋閥滲漏或誤動作.

g、多台並聯安裝的雨淋閥組，雨淋閥控製腔的入口應設止回閥，以防止雨淋閥誤動作。

五、調試,開通：

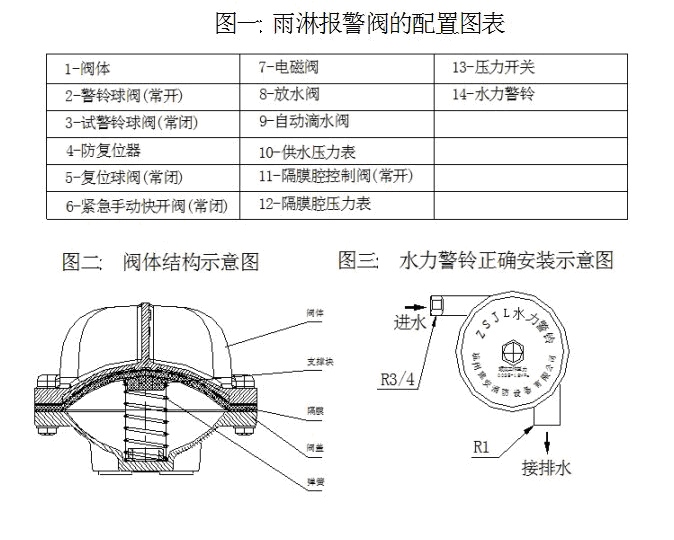

1、初裝前的檢查:（參照圖1、2）

   第 一步：拆開包裝箱，取出雨淋閥.

   第二步：檢查閥腔內及各管道口是否有渣滓。

2、調整：（參照圖1、2）

   當安裝好或經過試驗、滅火後，應將係統按如下步驟調整到伺應狀態。

   第 一步：關閉閥前的係統供水控製閥(管網另配置)。

   第二步：打開雨淋閥上的隔膜腔控製閥。

   第三步：打開雨淋閥上的排水閥、警鈴閥、及係統上全部輔助排水閥：將係統裏的剩餘水全部排除掉。

   第四步：關閉雨淋閥上的緊急手動快開閥、試警鈴球閥；打開複位球閥；同時關閉閥後控製閥(管網另配置)。

   第五步：按下控製櫃中的“複位”按鈕，將電子控製係統複位，使電磁閥關閉。

   第六步：供水：緩慢打開閥前的係統供水控製閥，待供水壓力表和隔膜腔壓力表的指示值相同時再將供水控製閥完全打開。

    （在打開過程中：防複位器將會有水從1/8的管徑裏流出此為正常現象，當兩隻壓力表指示值完全穩定後，將會停止流水）

   在經過2、3分鍾後仍有較大水流從防複位器或滴水閥中流出，則須立即關閉主供水控製閥。

  漏水原因可能有：1）隔膜與閥體密封處有渣滓；2）防複位器中有渣滓； 3）隔膜可能損壞，須更換隔膜。待修好後仍重複此步操作（維修參考“維護保養”。）

   第八步：將排水閥、試警鈴閥、及係統上全部輔助排水閥關閉，並保證複位球閥關閉（使防複位功能有效），將警鈴閥、閥後控製閥打開。係統進入伺應狀態。

六、停用操作：

    當因維修保養或其它原因中斷係統的伺應狀態而使係統失去滅火功能，必須事先通知有關人員和部門作好相應的預防措施，並設值班防火人員。

停用操作步驟如下：（參照圖1、2）

    第 一步：關閉閥前係統供水控製閥。

    第二步：打開雨淋閥的排水閥和係統上的其它輔助排水閥。

    第三步：關閉隔膜室的供水閥。

    此時可以進行維護保養試驗操作：（參照圖1、2）

    係統安裝完畢後，需要進行報警試驗、開關功能等試驗。

七、報警試驗：

    建議每季度做一次，其試驗步驟如下：

    第 一步：關閉警鈴閥，防止水流入係統側。

    第二步：打開試警鈴閥，使水力警鈴或壓力開關動作、報警。

    第三步：關閉試警鈴閥，停止報警，打開警鈴閥，使係統恢複伺應狀態。

八、開關功能試驗：

    建議每季做一次，並應在氣候溫暖的季節進行。試驗前應對整個防護區采取

防水措施。由於試驗後管路個別部分積水，因而要在這些地方加輔助排水裝置。

如裝有閥後控製閥，則可直接關閉閥後控製閥，而無需以上措施。試驗步驟如下：

1）通知有關人員和部門。如不能進行開閥試驗，應與主管部門商定采取其它辦法。

2）使保護區內的電子探測器動作因而打開雨淋閥。如幹式、濕式控製係統則需打開雨淋閥

　 上的緊急啟動快開閥（序號6）進行實驗。

3）檢查係統是否有足夠的水源。

4）完成試驗後，應按“調整”操作的步驟將係統恢複到伺應狀態。

九、維護保養：（參照圖1、2）

   注意：必須由具有相應資質或有經驗的技術人員對雨淋閥進行維護。

   警告：維護保養期間因係統已停用，必須采取臨時防火措施。

1、打開閥腔的步驟：

    第 一步：將閥蓋上與閥體相連的DN15活接拆開，拆下閥蓋上的螺絲，取下閥蓋、隔膜以及隔膜腔內的彈簧、支撐塊。

    第二步：檢查隔膜：如有輕微的變形屬正常現象，如發現變形較大、出現鼓包、裂紋等現象，需要立即更換新的隔膜。

    第三步：將以上零部件及閥體內部清洗幹淨。

    當心：當閥內有壓力時不要拆卸閥蓋

2、關閉閥腔的步驟:(需要二人配合操作)

   放上隔膜、支撐塊、彈簧、閥蓋，交錯擰緊螺栓，以保證其密封。安裝時首先要確保隔膜上球麵的密封條必須與閥體的密封槽吻合，支撐塊、彈簧與隔膜和閥蓋之間必須按相應的配合槽卡住，如以上兩條裝配有錯則不能使閥工作正常（參照圖2）

a、防複位器：取下防複位器，將其用活動扳手打開，檢查內部的密封環是否有損壞；橡膠密封塊表麵是否光滑、破損，O型圈是否破損；否則應更換相應的部件，將以上部件清洗幹淨重新裝好。

注意：將防複位器安裝回閥體上時，有方向性。

b、自動滴水閥：取下滴水閥，檢查裏麵是否有異物，伸縮杆是否靈活，否則應清洗幹淨。

c、壓力表：應校對其精度，如有損壞則更換。

d、電磁閥：應定期檢查電磁閥，保證其工作性能。如失靈，則先檢查線路是否有問題，再打開電磁閥檢查是否有渣滓堵住小孔，或閥芯的密封橡膠是否損壞，如已損壞則應更換。（檢查電磁閥性能時應將主供水閥關閉，以免雨淋閥打開）

e,管件：檢查表麵是否漏水，清洗過濾器。檢查完畢後應將銅管重新聯接好。

十、運輸裝卸注意事項：

雨淋報警閥組固定在包裝箱內、拆卸時防止撞擊，必須在閥體上的進出口法蘭處受力嚴禁在其它部位或零件上搬運,以免造成不應有的損害。在運輸搬運過程中不能著力於管道上，否則易造成管道的損壞和滲漏。

十一、訂貨須知：

1、用戶訂貨時請在訂單上寫所需要產品的名稱、規格、型號、數量、交貨日期、使用場所。

2、雨淋閥裝置，隨機配Y60-2.5MPa壓力表2隻，壓力開關、水力警鈴、使用說明書、合格證各壹份。控製閥門、氣壓維持裝置、電控箱等配件需單獨訂貨。

3、雨淋閥裝置在特殊環境（如腐蝕嚴重、防爆場合）中使用用戶需說明使用環境情況，本公司則按不同特殊環境給予特殊訂貨。

十二、裝箱清單：
