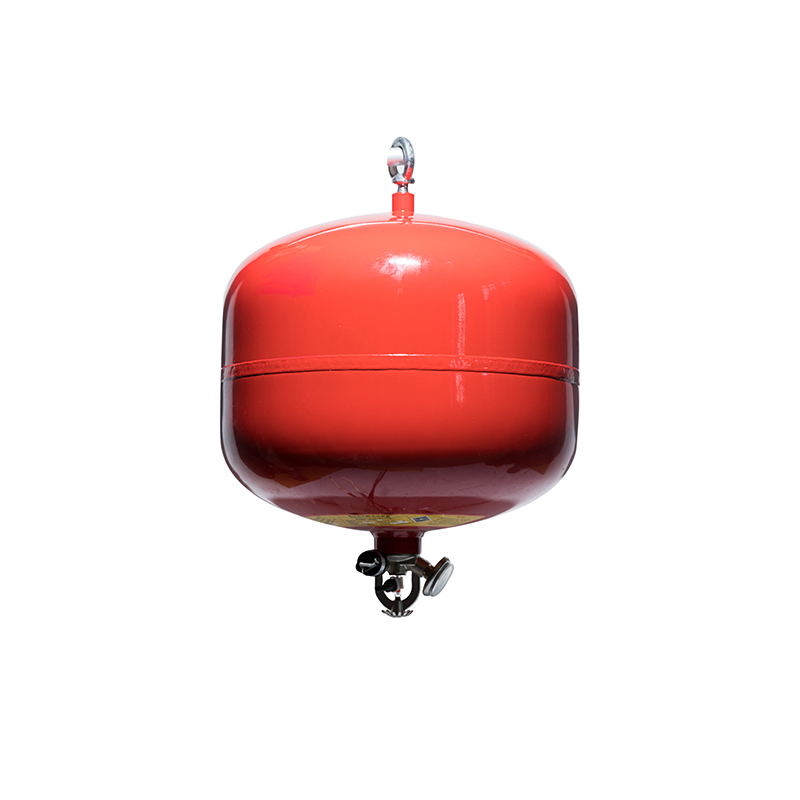

FZX-ACT係列貯壓懸掛式超細幹粉滅火裝置

一、產品簡介

FZX-ACT係列貯壓懸掛式超細幹粉滅火裝置具有“快速響應、早期報警、高效滅火、生態環保”的特點。適合固定安裝在電纜溝、電纜隧道、電纜夾層、電纜井等相對密閉的無人場所內。當環境溫度達到啟動溫度（默認為68℃，若因安裝地氣候影響可定製，定製型號見後感溫元件選擇表）以上時，感溫噴頭將自行開啟。貯存容器內超細幹粉滅火劑射入火場，實施滅火。

二、適用範圍

本裝置主要應用於以下場所：

1、  撲救A類火災：如棉、木、麻、紙、橡膠、塑料、煙草等可燃固體火災；

2、  撲救B類火災：如原油、重油、柴油、汽油、有機溶劑等可燃液體、可熔化固體火災；

3、  撲救C類火災：如煤氣、天然氣、乙炔等可燃氣體火災；

4、  通訊機站、倉庫、空調機房、變電站等場所帶電設備火災；

5、  電力、冶金、石化等行業的電纜隧道、電纜井溝、豎井，變壓器、配電櫃（室）、發電機房；

本裝置不適用於撲救下列物質的火災：

1、  硝酸纖維、炸藥、氧化氮、氟等在無空氣時仍能發生氧化反應的化學物質與氧化劑；

2、  鉀、納、鎂、鈦、鋯等活潑金屬及其氫化物。

三、滅火裝置組成

  滅火裝置主要由筒體、感溫玻璃組件、電啟動器、反饋裝置、顯示器、吊環等組成。

見圖1容器內充裝ABC超細幹粉滅火劑，驅動氣體為氮氣。

五、工作原理

1. 滅火裝置噴頭的感溫元件為玻璃球，采用定溫啟動方式。

   火災時，當環境溫度超過噴頭感溫元件公稱動作溫度，玻璃球受熱膨脹破裂，壓板受容器內壓力推動脫落，滅火劑在驅動氣體作用下快速噴出滅火。感溫玻璃球噴頭公稱動作溫度和顏色標誌

2. 將滅火裝置上的電啟動器與火災報警控製係統相聯，滅火裝置可以電控啟動。

  1）電控自動啟動

   在滅火控製器設置於“自動”位置時，滅火裝置處於自動控製狀態。當保護區發生火災時，滅火控製器判明的確發生火災後，自動啟動滅火裝置噴射滅火劑實施滅火。滅火完成後，反饋裝置接通，火災報警控製係統滅火完成顯示燈亮起。

 2）電控手動啟動

   在滅火控製器設置於“手動”位置時，滅火裝置處於手動控製狀態。當保護區發生火災時，人工按下滅火控製器或手動控製盤上的啟動按鈕，即可啟動滅火裝置噴射滅火劑，實施滅火。滅火完成後，反饋裝置接通，火災報警控製係統滅火完成顯示燈亮起。

3）溫控啟動

  當保護區發生火災，環境溫度上升至感溫元件的公稱動作溫度時，不管火災報警控製器是否發出滅火指令，滅火裝置自動啟動，實施滅火。實施滅火為，滅火完成後，反饋裝置接通，火災報警控製係統滅火完成顯示燈亮起。

4）緊急停止

  在火災報警控製器發出了啟動指令後，或者手工按動了啟動按鈕後，在設定延時的30s時間內，若是人員發現沒有發生火災或是火災已經息滅，可以按下緊急停止按鈕，滅火裝置停止啟動。

接線原理圖見圖2、圖3、圖4

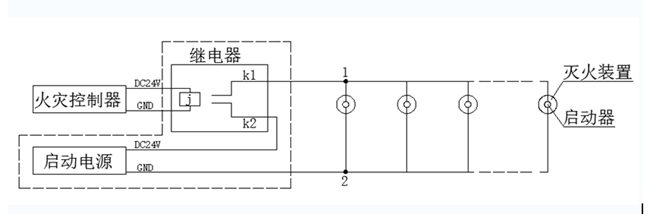

  圖2 滅火裝置電控啟動接線圖

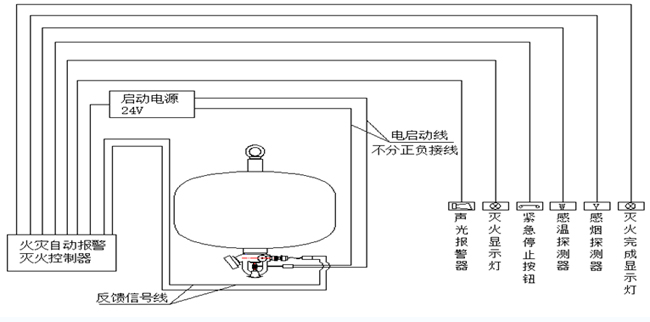

                        圖3 單具滅火裝置滅火原理圖

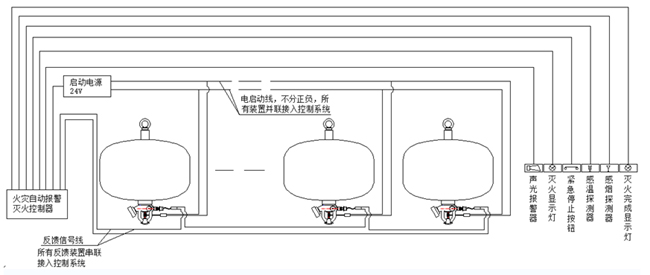

                        圖4 多具滅火裝置滅火原理圖

3. 反饋裝置工作原理：當滅火裝置完成充壓後，反饋裝置開關處於常開狀態，當滅火裝置發生漏壓或者工作後，壓力下降，反饋裝置開關將會自動閉合，給火災自動報警滅火控製器一個信號，從而實現反饋功能。

六、滅火裝置安裝

  滅火裝置的安裝方式如下：

1、滅火裝置從包裝中取出，殼體和感溫元器噴頭應完整無破損，裝置安裝架固定保護區頂上，裝置和安裝架用螺母將其連接固定。

2、安裝滅火裝置時，應盡量避免安裝在經常需維護保養等容易碰撞處。

3、將帶鉤的膨脹螺釘固定在保護區上方的混凝預製板頂部上，再將滅火裝置上部的吊環鉤在膨脹螺釘彎鉤處，用塑料紮帶捆死。見圖5

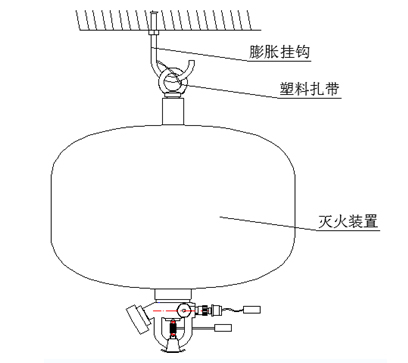

                               圖5 滅火裝置安裝示意圖

七、 運輸、保管注意事項

1滅火裝置在運輸、保管及安裝時，應輕裝輕放，防止碰撞；禁止靠近明火，避免曝曬，雨淋；儲存於庫房時應幹燥通風。

2滅火裝置報廢處理須由具有消防資質的專業廠家進行；

3在滅火裝置的壓力表指針指向“紅區”或“黃區”的1.4Mpa以上時禁止使用；

4未經生產廠家書麵允許，禁止進行各類試驗。

八、安裝注意事項

1檢查裝置（查看壓力指示器）。

2確定安裝位置。

3 裝置的安裝：將滅火裝置固定在易著火的保護物上方約30cm處噴頭超下，螺栓應緊固以防震動後鬆動；

4安裝時必須禁止明火或高溫下操作；

5固定裝置的承重結構應能承受5倍以上該裝置的重量。

6維護須由具有消防資質的專業廠家進行；

7如有必要建議在安裝前聯係廠家，派專人前往指導安裝 。

8 滅火裝置容器嚴禁超期使用（嚴格執行《鋼質焊接氣瓶定期檢驗評定》中相關規定進行定期檢查檢驗。

九、滅火裝置的檢查與維修

1.定期檢查滅火裝置，若發現壓力表指針指向“紅區”或“黃區”的1.4Mpa以上，或開啟後，必須重新充裝。

2.檢查滅火裝置緊固螺栓，若有鬆動必須鎖緊。

3.滅火裝一經啟動或每半年對滅火裝置進行一次檢查，滅火裝置一經開啟可發現壓力顯示器指針指向紅色區域時，必須重新充裝。

4.再次充裝或每五年應對滅火裝置容器進行水壓試驗，水壓試驗不合格不允許再使用。

5.再次充裝時所用滅火劑必須是ABC超細幹粉滅火劑（GB578-2005）。

6.維護充裝，必須由具有消防資質的專業廠家進行。

7.滅火裝置在正常情況下，滅火劑使用有效期為5年，滅火裝置的使用有效期為5年。

十、質保與售後服務

1、我公司設有售後服務部，並建立了質量和售後跟蹤服務檔案，並享受定期免費維護和有效期滿後給予優惠價以舊換新的服務。

2、 詳細填寫用戶安裝記錄後回傳經銷商或生產廠家備案。

3、免維護期內遇質量問題請聯係經銷商或生產廠家免費更換。

4、其他有關產品技術問題請聯係經銷商或生產廠家谘詢。
